打标机维护方法与故障分析

文章来源:北京红阳激光雕刻中心 发表时间:2021-01-16 点击: 字体:【

1、注意事项

①要求工作环境(室温)温度在18 -28摄氏度(25摄氏度最佳)
②严禁无水或循环不正常情况下启动激光电源和Q驱动器
③出现异常现象时,首先关闭激光电源和振镜电源,再行检查
④不允许在氪灯点燃前启动其它组件,以防高压窜入损坏组件
⑤激光电源输出端不允许(阳极)悬空,以防止与其它电器打火、击穿
⑥保持循环水干净,定期清洗水箱并更换纯净水。

2、日常维护

循环水的水质及水温直接影响激光功率以及激光器的使用寿命,要求用户使用去离子高纯度纯净水,并且须经检测,并将水温控制在24℃;上下温差控制在1℃。

3、清洗过滤器、水箱以及更换循环水:

首先关闭整机电源,打开水箱后板的“排污口”,将水箱清洗干净;同时,把过滤器拆开,清除过滤器上的污渍,确保干净后,连接好各接头,更换好循环水。并运行2-3分钟(使激光器充满循环水)。

4、镜片的清洁(建议每天工作前清洁,设备须处于关机状态)

聚焦镜的清洗:把聚焦镜从镜架轻旋下来,把擦镜纸弯成几折,用清洁液沾湿,用沾湿的镜头纸轻擦镜片表面反复几次,直到镜面清洁,没有灰尘与油污在镜片表面。

5、更换氪灯

氪灯为消耗品,当激光输出能量下降到原能量的2/3时,即需要更换新灯。

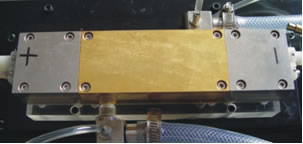

第一步:换灯时先拉出电极夹套,注意拉出时不可旋转,将电极与氪灯分离,然后,用内六角螺丝刀把腔体上的四颗螺丝松开,如图F6-1:

拆开后出现如图F6-2:

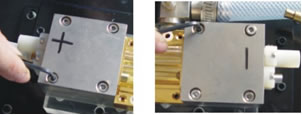

接着把两端的上盖拆掉,在拧螺丝时须平衡地松卸,如图F6-3:

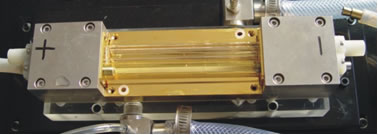

出现如图F6-4:

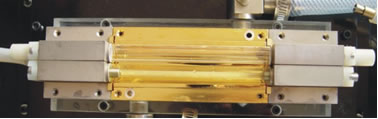

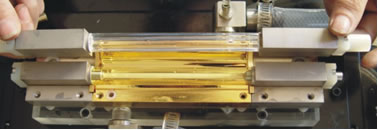

把装有氪灯的玻璃管轻轻地拿起,并放置在安全的地方,如图F6-5:

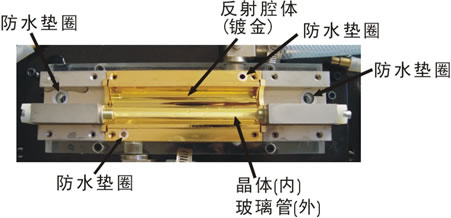

腔体的结构如下,在松卸上盖和玻璃管(氪灯)时,下面附有防水垫圈,注意,请不要丢失,另外,因反射腔体镀有金,请不要用手去摸,或是弄有水在上面,如果表面有杂质,请用擦镜纸轻轻擦试,如图F6-6

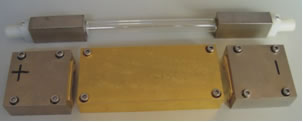

拆卸后的附件如图F6-7,请将拆卸的附件置于安全的地方,下面我们将向您讲解怎么拆卸氪灯

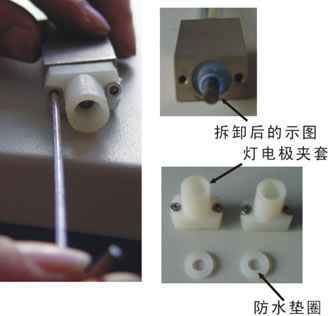

首先,用内六角平衡地松卸灯压块螺钉,取下灯压块、灯密封圈;并按以上顺序取下另一端电极套、灯压块、灯密封圈,即可从任何一端抽出氪灯,如图F6-8:

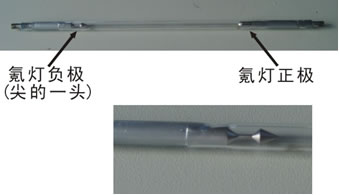

装新灯前先用酒精将新灯擦洗干净,注意氪灯的型号应与原氪灯一致,氪灯两端分别为正极与负极(尖的一头为负极),将氪灯装入腔体时,注意极性应与原先保持一致,如图F6-9

氪灯装好后,应打开冷水机试水至无渗漏现象。然后,检查光路是否正常,否则应重新调整谐振腔,将光斑调圆。至此,整个换灯过程结束。

装灯的顺序与拆灯顺序相反。

6、常见故障分析

A、不能开启
检查电源是否接通
检查空气开关是否合上

B、氪灯不亮
检查输出灯线连接是否牢靠
检查灯极性是否接反
检查是否何处有高压打火
检查冷水机是否工作

C、空气开关跳闸
检查是否何处有高压打火
检查输出功率是否超过额定功率
主电路有元器件损坏

D、冷水机不工作
检查冷水机电源线是否接通
检查输入电压是否偏低
冷水机存在故障
